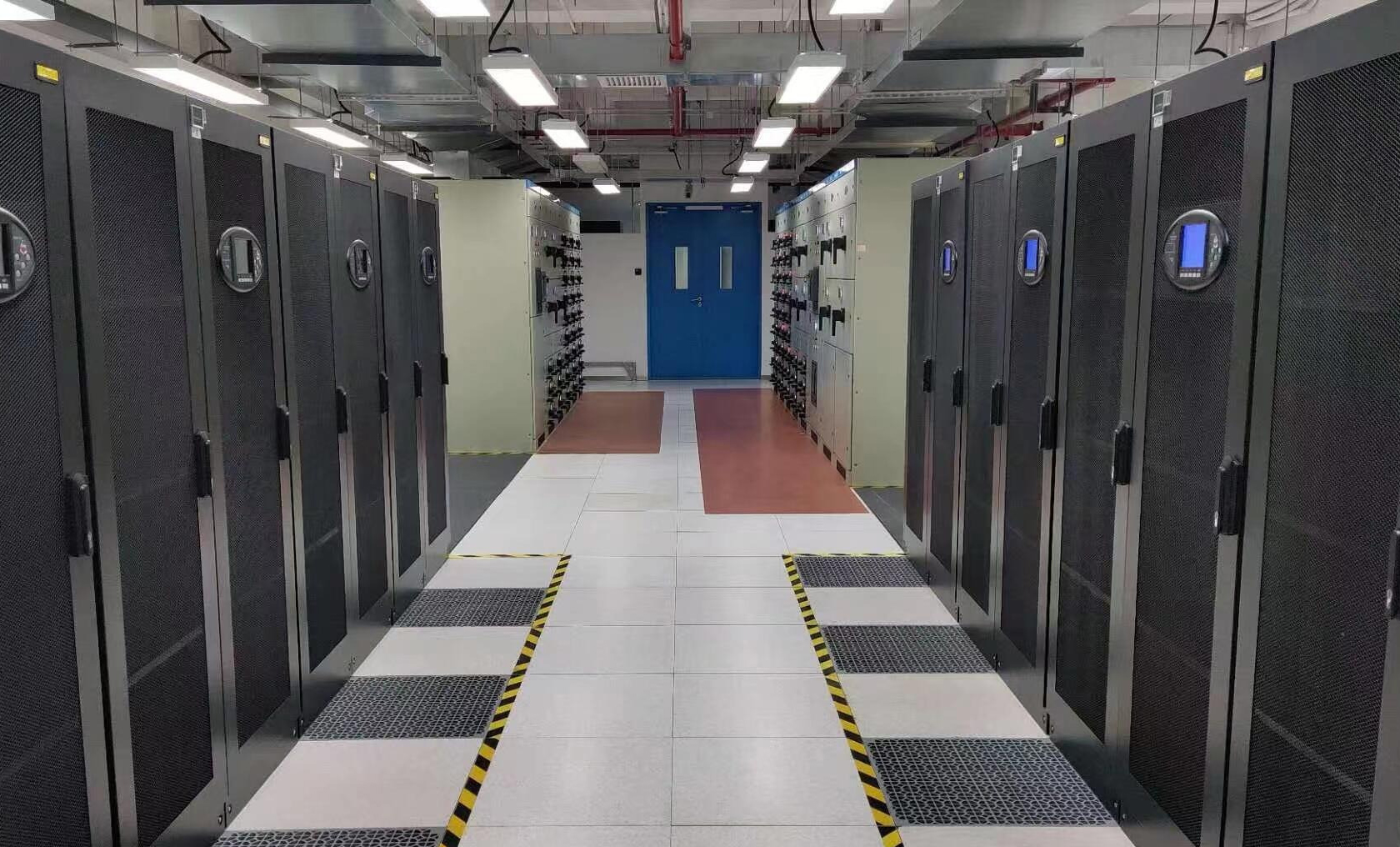

在采用下送风方式的数据中心中，机房防静电地板下方的架空空间承担着一项比静电泄放更为直观也更为复杂的使命——作为精密空调的送风静压箱，将冷空气均匀而精确地配送至每一台机柜的进风侧。这一功能的实现，远非“把冷风吹进架空层”那么简单。冷空气在架空层内的流动遵循流体力学的客观规律：它会在压力梯度的驱动下向低静压区域流动，会被线缆桥架和支架的阻挡而改变方向，会因流通截面积的变化而产生速度与压力的转换。架空层的高度、线缆的走向、风口地板的开孔率和布置密度、围护结构的气密性——这些看似独立的因素，在流体力学的作用下耦合为一个复杂的送风系统，其综合表现直接决定了每一台机柜能否获得满足其热负荷需求的冷风量。

工程实践中，下送风机房的局部热点问题——部分机柜进风温度持续偏高、同一列机柜首尾温差过大、新设备上架后原有温度场失衡——绝大多数可以追溯到架空层气流组织的缺陷。这些问题的症结往往不在空调设备本身——空调的制冷量和送风量可能远未达到额定上限——而在于架空层的静压分布不均、线缆拥堵导致的气流阻隔、风口地板配置与热负荷的错配或气密缺陷造成的冷量泄漏。解决这些问题的关键，在于将架空层视为一个需要设计和管理的流体工程系统，以流体力学的思维和方法来优化送风性能。

本文从下送风气流组织的流体力学基础出发，系统阐述静压分布的形成与控制、风口地板的配置逻辑、线缆管理对气流的扰动与应对、架空层气密性维护、CFD仿真在设计优化中的应用，以及局部热点的诊断与治理方法。目标是建立一套从原理到实践的送风优化技术体系，使机房防静电地板的架空层真正发挥其作为精密送风静压箱的功能潜力。

一、架空层静压分布的流体力学基础

架空层内的静压分布是下送风系统气流组织的核心物理量，它决定了每个风口地板出风量的分布特征。理解静压分布的形成机制和影响因素，是气流组织设计与优化的理论基础。

静压与动压的转换关系是理解架空层流体行为的第一层逻辑。精密空调将冷空气以一定的速度和压力送入架空层，在空调出风口附近，气流的动压——速度引起的压力分量——占比较高，而静压——气体作用于壁面的压力分量——相对较低。随着气流沿架空层向远端流动，速度逐渐降低，部分动压转换为静压。在理想空载状态下——架空层内无障碍物、无出风开口——远端的静压反而高于近端，因为动压的持续转换使静压沿程累积。这一现象与许多人的直觉相反：人们通常认为靠近空调出风口的位置风量最大、静压最高，而实际上在空载条件下远端静压可能更高。

沿程阻力与局部阻力对静压分布的修正是第二层逻辑。真实机房中的架空层远非理想空载状态——线缆桥架、管道、支架以及风口地板的出风开口共同构成了复杂的阻力系统。沿程阻力由气流与架空层壁面和障碍物表面的摩擦产生，沿流动路径持续消耗压力能量；局部阻力由气流转弯、截面积突变和绕流障碍物产生，在特定位置造成集中的压力损失。当阻力损失超过动压转换的补偿时，静压便沿程衰减，远端静压低于近端。架空层高度越低、线缆越密集、风口开口面积越大，沿程阻力和局部阻力的影响越显著，远端静压不足的问题越突出。因此，架空层静压分布的实际形态，是动压转换的正向贡献与沿程阻力的负向消耗相互博弈的结果。

静压分布对出风均匀性的直接影响是第三层逻辑。在风口地板开孔率均匀的条件下，每块风口地板的出风量与板下静压的平方根成正比——静压越高，出风量越大。静压分布的不均匀因此直接转化为出风量的不均匀：静压偏低的远端区域机柜进风不足，静压偏高的近端区域机柜进风过量。这种出风量的空间分布失衡，是下送风机房冷热不均和局部过热的根本原因。气流组织设计与优化的核心目标，就是通过调整架空层的几何参数、障碍物布局和风口配置，使静压分布在冷通道区域内趋于均匀，从而保证每台机柜获得与其热负荷匹配的送风量。

二、风口地板的配置逻辑：从通风率到布局策略

风口地板是架空层冷风的最终出口，其通风率和布置位置直接决定了冷量在机柜进风面上的分配。风口地板的配置不能孤立进行——它必须与架空层静压分布、机柜热负荷和冷通道布局协同设计。

通风率的选择依据是机柜热负荷与板下静压的匹配关系。通风率定义为开孔面积与板面总面积之比，常见规格从17%到56%不等。高密度机柜（单柜功率10kW以上）进风侧需要高通风率风口地板——在给定静压下提供更大的出风量；中低密度机柜对应中等通风率；无设备区域和热通道使用封闭无孔地板。通风率的确定不能脱离静压条件——同一块通风率40%的风口地板，在静压25Pa时的出风量显著高于静压10Pa时。因此，通风率的选择应在明确了架空层目标静压范围后进行，并留有一定的调节余量。工程中常见的误区是脱离静压条件孤立地追求高通风率——在静压不足的远端区域，简单换用更高通风率的风口地板并不一定能增加出风量，因为更高的开口率可能导致该区域静压进一步下降，形成“开口越大、出风越少”的负反馈。

分区域差异化配置是风口地板布局的核心策略。高密度机柜排列区域配置高通风率风口地板并加密布置，中低密度区域对应中等通风率，冷通道以外的区域全部使用封闭地板。在同一冷通道内，风口地板的分布应覆盖整列机柜的进风宽度，确保每个机柜的进风面都被冷风覆盖。当架空层静压存在区域性差异时——如远端静压偏低——在远端区域增加风口地板数量或适当提高通风率以补偿静压不足。这种补偿策略的有效性需要以现场风速实测来验证——通过逐块测量风口地板出风速度，确认补偿是否达到了预期的均匀化效果。过度补偿的风险在于远端开口面积增大会加剧该区域静压下降，使补偿措施适得其反。

可调风阀风口地板为气流组织的精细化调节提供了灵活手段。带可调风阀的风口地板在板下集成旋转式或滑动式风量调节装置，运维人员可根据实测数据逐块调整风阀开度，使各板出风量趋于均匀。可调风阀在两种场景中价值最为突出：一是初始调试阶段——在竣工后根据风速测试数据逐块调优，建立与机柜热负荷匹配的初始风阀开度配置；二是运行调整阶段——在设备扩容或布局变更后重新平衡温度场，以风阀调节替代地板更换。可调风阀的局限性在于其调节能力受限于风阀的最大开度——风阀全开时的通风率即该风口地板的最大通风率，对于需要超出这一上限增加送风量的场景，仍需更换更高通风率的地板。

三、线缆管理对气流的扰动与优化路径

线缆管理是机房运维中的日常课题，其对下送风气流的扰动却往往被低估。架空层内的线缆桥架、走线槽和铜箔接地网络在物理空间上占据流通截面积，在流体力学上构成流动障碍，其布局方式和增补节奏直接影响架空层的静压分布和送风效率。

线缆堆积对送风通道的侵蚀是渐进发生的。机房投运初期，线缆敷设相对有序，架空层的主送风通道畅通。随着设备增补和线缆扩容，新的电缆和光缆不断加入架空层——粗大的电力电缆束、密集的数据线缆和光纤跳线逐渐占据越来越多的截面积。当线缆桥架沿架空层中央敷设或横穿主送风方向时，其阻挡效应尤为显著——线缆束在送风路径上形成了一道道挡板，气流被迫绕行，在障碍物下游形成湍流和低速区，静压显著下降。线缆拥堵最直接的后果是远端区域送风量减少，局部热点频发。在线缆管理不善的机房中，运维人员往往通过降低空调送风温度来补偿送风不足，结果是能耗上升而热点问题依旧。

线缆走向的规划原则是维持送风通道畅通的基础。在设计阶段即应明确线缆敷设的空间分区——强电线缆、弱电线缆和光纤分别沿架空层边缘或侧壁敷设，中央主送风通道保持畅通无阻。线缆桥架尽可能沿架空层侧壁和远离冷通道的区域布置，为冷空气从空调出风口向远端流动保留核心通道。对于必须横穿送风方向的线缆，采用梯式桥架而非封闭桥架以减少气流阻挡面积，并将穿越位置选择在气流速度较低、静压影响较小的区域。铜箔接地网络沿地面敷设，其厚度远小于线缆桥架，对气流的阻挡相对有限，但在布线时应避免与线缆桥架重叠堆叠形成复合阻挡。

运行阶段的线缆管理是维持气流性能的持续性任务。机房运行数年后，线缆增补的累积效应不可忽视。建立定期的线缆梳理制度——每两年进行一次架空层内部全面检查，清理废弃线缆，整理在缆桥架，确认主送风通道的畅通性。新增线缆的敷设应遵循既有的线缆管理规划，而非随意选路。线缆增补后的气流影响评估应纳入变更管理流程——对于大束电力电缆的增补，在施工前评估其对送风通道的影响，必要时调整敷设路径或采取风道导流措施。线缆管理的目标和成效可以通过气流测试来量化验证——对比线缆梳理前后的静压分布和风速数据，确认送风性能的恢复程度。

四、架空层气密性：被忽视的冷量流失通道

架空层作为送风静压箱，其围护结构的气密性是冷量有效利用的基础前提。气密缺陷导致送风静压流失和冷量外泄，其影响在能耗数据上表现为空调系统效率的下降，在温度分布上表现为远端区域送风不足。架空层气密性的维护，是下送风系统优化中投入最小但见效最快的环节之一。

气密缺陷的典型位置分布在架空层的边界和贯穿节点处。架空层周边与建筑墙体交接处是气密缺陷的高发位置——墙板与地面的接缝在施工中若未以密封胶连续施打，冷风将从缝隙泄漏至墙体外侧或相邻空间。电缆桥架和管道穿越架空层壁板处是另一类典型缺陷——穿墙孔洞未做密封处理或密封材料老化脱落，形成冷风外泄的通道。板块拼缝处虽然缝隙宽度不大，但在大面积地板系统中的累积泄漏量不可忽视。踢脚线与地板的交接处、地轨下方的缝隙和检修口周边的密封状态，同样是气密检查中需要关注的细节。

气密缺陷的检测方法以便捷性为首要考量。发烟笔测试是最直观的定性检测手段——在架空层内建立正压后，以发烟笔沿板缝、墙地交接处和穿墙孔洞缓慢移动，观察烟气是否被吹出或吸走，从而定位泄漏点。热成像检测在空调运行工况下进行——冷风泄漏在热成像中表现为局部温度异常，在架空层边界和贯穿节点处可快速识别泄漏区域。对于整体气密性的量化评估，可采用压力衰减法——将架空层加压至规定压差后关闭加压设备，记录压差衰减至一半所需的时间，衰减过快提示整体气密性不足。

气密修复的措施依据缺陷类型确定。板缝和墙地交接处的泄漏以密封胶重新施打为主——先清除老化的密封材料，清洁粘结面后施打中性硅酮密封胶。穿墙孔洞的泄漏以专用密封组件和防火堵料封堵——电缆束与孔壁之间的环形间隙以阻火模块或柔性有机堵料填充。板块拼缝的气密修复受限于地板系统的构造——拼缝处的微小泄漏在可接受范围内，以密封胶填充板缝可在一定程度上减少泄漏量。气密修复后的验证以发烟笔复测和静压恢复评估进行——修复后静压应回升至设计范围，远端送风情况相应改善。气密性的维护应纳入周期性检测计划，以年度的发烟笔巡检和压力衰减抽测来跟踪气密状态的持续变化。

五、CFD仿真在气流组织设计中的应用

对于大型和高密度机房，架空层气流组织的复杂性往往超出经验公式和手工计算的处理能力。计算流体力学仿真为气流组织的设计优化提供了一种系统化的预测和验证工具，使设计决策从“经验估算”走向“数据驱动”。

CFD仿真在设计阶段的价值在于其可在施工前对多种方案进行量化比选。通过建立架空层、风口地板和冷通道的三维模型，仿真可输出架空层内的静压分布图——标识出哪些区域存在送风不足的风险；速度矢量图——揭示气流在障碍物周围的绕流形态和低速回流区；温度分布图——预测不同送风方案下机柜进风温度的分布。设计阶段的仿真比选涵盖架空层高度、线缆桥架走向、风口地板布置方案等设计变量的组合评估。仿真结果可直接指导设计参数的确定——在多个架空层高度方案中选择静压分布最均匀的方案，在线缆桥架的多种走向方案中选择对主送风通道影响最小的方案，在风口地板布置方案中选择冷通道风速均匀性最优的方案。CFD仿真将传统设计中依赖经验和类比的决策过程，转变为基于流场数据的设计优化。

CFD仿真的模型建立与边界条件是仿真结果可信度的基础。模型几何的准确性——架空层的高度轮廓、线缆桥架的位置和尺寸、风口地板的开口位置和开孔率——直接影响仿真结果的真实性。边界条件的合理设定——空调出风口的风速或风量、风口地板作为压力出口的边界类型、架空层围护结构的泄漏特性——决定了仿真计算的准确性。CFD仿真中的风口地板通常以多孔介质模型或阻力系数模型来近似，其阻力参数应基于产品的风洞测试数据或标定结果来确定。仿真模型的验证以现场实测数据为参照——施工完成后的静压分布测试和风速测试数据用于校验仿真模型的准确性，修正模型中的参数偏差，提升后续仿真分析的可信度。

CFD仿真在运行诊断中的应用为已投运机房的气流问题提供了定位工具。对于顽固性局部热点，传统的排查方法依赖经验判断和逐点测试，效率有限且可能误判根因。CFD反演分析以现场的静压测量数据、温度分布数据和风口地板配置为输入，重建当前的气流场状态，识别热点成因——是架空层静压不足、线缆遮挡还是风口配置失当。仿真反演的结论为治理措施的选择提供依据——如果是线缆遮挡问题，仿真可验证线缆改道后静压恢复的预期效果；如果是风口配置问题，仿真可模拟不同通风率调整方案对温度场的改善程度。CFD仿真在运行诊断中的价值在于“以虚拟试验替代物理试错”，降低了治理措施的不确定性和反复调整的成本。

六、局部热点的系统诊断与治理

局部热点是下送风机房运维中最高频也最棘手的气流组织问题。热点表现为个别机柜或局部区域的进风温度持续偏高，其成因可能隐藏在架空层静压、风口配置、线缆布局或机柜内部气流的任一环节。系统化的诊断方法和分层次的治理策略，是解决局部热点问题的专业路径。

热点诊断的排查逻辑沿冷风流动的逆路径逐段追溯。第一步测量热点区域架空层的静压——静压偏低提示该区域的送风驱动力不足，根因可能在于线缆拥堵或气密缺陷导致的压力损失。第二步测量热点区域风口地板的出风速度——出风速度显著低于邻近正常区域时，掀开该风口地板检查其正下方是否有线缆或异物阻挡，或风阀开度是否意外偏离。第三步检查机柜内部的气流状态——机柜未安装盲板时，冷风可能从设备空隙绕过而非流经设备，导致设备进风量不足而温度偏高；机柜内部线缆拥堵同样会阻碍气流。第四步检查冷热通道的隔离状态——通道端部未封闭、顶部未密封或地板下隔断缺失，都可能导致热风回流至冷通道，抬升进风温度。系统化的排查避免了“头痛医头”的零散处理，将热点问题定位到其真实的物理根因。

热点治理的分层次策略依据根因确定。对于线缆遮挡导致的热点，治理措施以线缆改道或整理为主——将阻挡送风的线缆束调整至架空层边缘，恢复该区域的静压和送风量。对于风口配置不足的热点，增加风口地板数量或提高通风率，或调整可调风阀的开度以增加该区域送风。对于机柜内部气流问题，安装盲板和整理机柜内部线缆是基础性措施。对于冷热通道隔离缺陷，完善通道封闭和地板下隔断，消除热风回流。在治理措施的实施中，优先选择运维层面可操作、对系统扰动小的方案——风阀调整和线缆整理的工程量远小于地板更换和风道改造。治理效果的验证以温度数据的改善和风速测量的恢复为依据，在治理后持续跟踪热点区域的温度变化，确认问题的彻底解决。

预防热点再发的管理机制是热点治理的延伸保障。热点的出现往往是架空层气流组织渐进退化的结果——线缆增补的累积、风阀开度的漂移、气密缺陷的缓慢发展。建立预防性的气流监测制度——以架空的静压传感器和冷通道的温度传感器连续采集数据，设定预警阈值——在热点形成之前捕捉送风性能退化的早期信号。设备上架和线缆增补的变更管理流程中，加入对气流组织影响的评估环节——大束线缆的敷设前评估其对送风通道的潜在影响，设备布局调整前以CFD仿真或经验判断预评估温度场的变化。预防机制的价值在于将热点治理从被动的应急响应转变为主动的性能守护，减少热点出现的频率和影响范围。

七、结语

机房防静电地板的架空层，是数据中心下送风系统中一段被物理空间所定义的流体工程空间。冷空气在这里完成了从空调出风口到机柜进风侧的运输与分配，其配送的均匀性和效率取决于静压分布、风口配置、线缆布局和气密状态等多重因素的协同质量。当静压分布被调控至冷通道区域内基本均匀，当风口地板的通风率与机柜热负荷被精确匹配，当线缆被约束在既定的通道内而不侵扰送风路径，当架空层的每一处接缝都被密封至气密标准——下送风系统便能以较低的能耗实现均匀的冷量配送，使每一台机柜都获得其需要的进风温度。

这种气流组织的优化，是一个从设计到运维的持续过程。设计阶段的CFD仿真为送风方案提供了流体力学层面的预测与验证，施工阶段的精度控制确保了设计意图的落地，运维阶段的监测与调整则应对着设备变更和线缆增补带来的动态变化。在这个过程中，防静电地板的架空层不再是一个被动的建筑空腔，而是一个被主动管理的送风系统——它在静压传感器的监测下保持状态的可感知，在风阀的调节下保持送风的可控制，在定期的气流测试中保持性能的可验证。这正是机房防静电地板在热管理维度上的深层价值：它不只是承载设备的物理平台，更是数据中心散热体系中一个需要被持续理解和优化的流体工程系统。
