一、开孔率的表面与实质

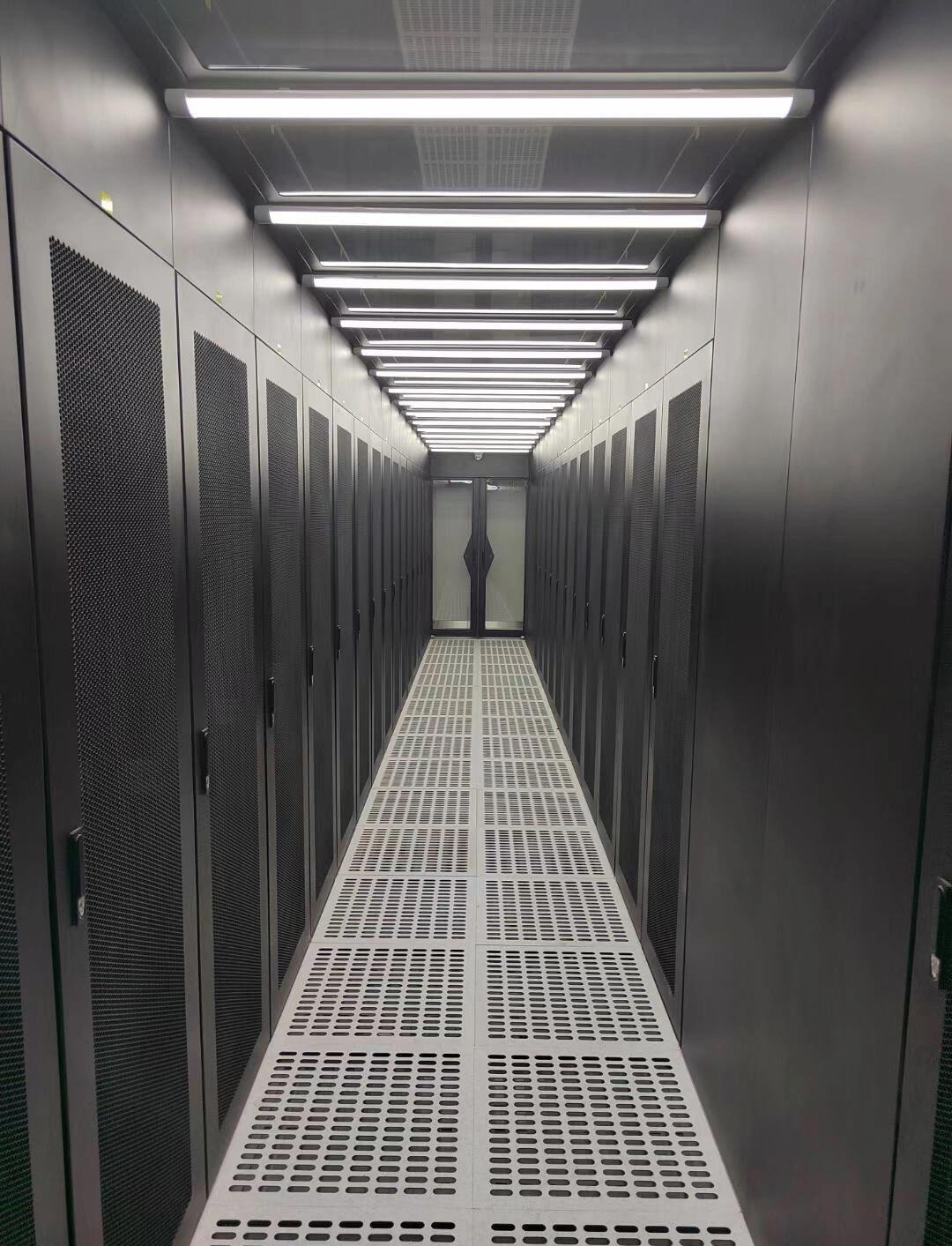

在数据中心工程的日常语境中，通风地板的性能常被简化为一个数字：开孔率。25%、40%、56%——这些百分数被视为衡量送风能力的充要参数。然而，空气动力学的视角揭示了一个更为复杂的现实：两块开孔率完全相同的通风地板，在实际架空层静压条件下的出风量可能相差20%以上。

这种差异的根源在于，开孔率只是一个几何面积比，它描述的是“开了多少面积的孔”，却无法描述“气流通过孔口的顺畅程度”。流体在穿过一块穿孔板时，并不简单地按面积比例通过——孔口的形状、边缘的尖锐或圆滑、孔的深径比、孔间距的疏密以及来流的入射角度，都在重新定义气流通过的有效性。

用空气动力学术语来表述，开孔率代表的是几何通透面积，而真正决定出风量的是有效流通面积与阻力系数的比值。两者之间并非线性关系，差异的大小取决于通风地板的空气动力学设计品质。这一认知落差，是当前通风地板选型从“经验类比”走向“性能数据驱动”的关键障碍。

二、流量系数与阻力特性

2.1 流量系数——开孔率的“效率因子”

在孔板流动的工程表述中，气流的实际通过能力由流量系数来表征。流量系数定义为实际通过孔口的体积流量与理想无摩擦条件下通过相同几何开孔面积的体积流量之比。它是一个永远小于1的数值，反映的是流体在收缩、摩擦和涡流中所损失的那部分流通能力。

一块开孔率为50%的通风地板，若流量系数为0.8，其有效流通面积实际仅相当于40%的理想开孔。若另一块同样开孔率为50%但空气动力学设计更优的地板，流量系数达到0.9，其实际出风量将比前者高出约12.5%——这一差异在同一个开孔率数字下完全无法区分。

流量系数的影响因素涵盖了孔口的全部几何细节。锐缘孔口的流量系数通常低于倒圆孔口——气流在锐利边缘处被迫急剧收缩，在孔口下游形成缩颈，有效流通面积进一步减小。孔口的深径比越大，摩擦损失越大，流量系数随之降低。孔间距过密时，相邻孔口的射流相互干扰，改变了每个孔口的进流条件，同样会拉低整体的流量系数。

2.2 阻力损失——静压背后的能量代价

气流穿过通风地板是一个不可逆的能量消耗过程。架空层内的静压驱动气流进入孔口，在孔口处流体收缩加速，在孔道内与壁面摩擦，在出口处射流扩散并与周围流体混合——这每一步都消耗着从精密空调传递而来的压力能量。

通风地板的总压力损失系数由入口收缩损失、孔道摩擦损失和出口扩散损失三项叠加而成。入口段气流急剧转弯进入孔口，产生显著的局部损失；孔道内部气流与壁面摩擦产生沿程损失，此项与孔道长度即板厚成正比；出口处高速射流在低速环境中耗散，动能最终转化为热能。

当通风地板的总压力损失系数确定后，其在给定架空层静压下的出风量即可被精确计算。这一关系是通风地板空气动力学标定的核心内容——标定的目标就是从实验数据中提取出该型号通风地板的流量系数和阻力系数，使设计者可以在任意给定静压条件下预测其出风表现。

三、孔型几何与出流性能的关联

3.1 圆孔与方孔的流动差异

圆孔是通风地板最常见的孔型，其优势在于加工便利和应力集中较小。从空气动力学角度看，圆孔射流呈轴对称扩散，出风速度分布在孔口平面各方向均匀。圆孔的流量系数在锐缘条件下通常处于0.6至0.7的范围。

方孔或矩形孔的单位周长面积比与圆孔不同，其射流扩散在各方向上不均匀——长边方向扩散较慢，短边方向扩散较快。这一特性在需要定向送风的场景中可能被有利地利用，但在一般冷通道送风中，圆孔的均匀扩散更为理想。

3.2 孔口边缘形态的影响

孔口边缘的钝锐程度是影响流量系数最显著的几何参数之一。锐缘孔口造成严重的气流收缩，流量系数偏低。倒圆孔口引导气流平滑进入，可显著提升流量系数。在相同开孔率下，倒圆孔口的通风地板出风量可高出15%至25%。

然而，倒圆孔口的加工成本高于冲切锐缘孔口，这是在通风地板制造成本与空气动力学品质之间的一项权衡。对于高密度数据中心中出风量需求较高的应用场景，选择倒圆孔口的通风地板所带来的额外送风能力，往往可以在不提高开孔率的前提下解决散热瓶颈。

3.3 板厚与孔径之比

板厚与孔径的比值决定了气流在孔道内的摩擦路径长度。薄板上孔径远大于板厚时，孔道摩擦损失极微，流量系数主要由入口收缩和出口扩散决定。当板厚与孔径之比较大时，孔道内充分发展的摩擦流开始占据主导，流量系数随比值增大而持续下降。

通风地板的面板厚度通常在1.5mm至4mm之间，孔径常见范围为4mm至12mm。在这一参数区间内，孔道摩擦损失的影响居于中等水平——不可忽略，但通常不是控制性因素。当设计者追求极高开孔率而被迫采用大孔径薄板时，需要注意板体结构的刚度和承载能力。

3.4 孔间距与孔口干涉

相邻孔口之间的间距决定了各孔口射流是否相互干扰。当孔间距较小时，相邻射流在出口附近即开始合并，改变了每个孔口的出流边界条件，整体流量系数偏离单孔标定值。这一现象在开孔率较高（50%以上）时尤为显著。

过密的孔间距还可能导致一个容易被忽视的结构问题：相邻孔口的孔间条在承载时受弯曲应力，若孔间条过窄，长期使用中可能出现塑性变形甚至断裂。这是通风地板结构设计中承载性能与通风性能之间矛盾的集中体现。

四、来流条件与出风均匀性

通风地板的空气动力学性能并非其自身的固有常数，它随着架空层内来流条件的变化而改变。这是通风地板性能标定中最容易被忽略的变量。

4.1 来流方向与入射角

当架空层内气流以垂直于通风地板的方向入射时，孔口进流对称，各孔流量均匀。但在实际架空层中，气流方向高度平行于地板底面，孔口前方的气流需要急剧转弯90°才能进入孔口。这种横向来流条件导致孔口上游边缘的气流优先进入，孔口下游边缘附近的气流被抽吸，孔口内部形成不对称的涡结构。

横向来流条件下，通风地板的总出流量通常略低于法向入流标定值，具体降幅取决于架空层内流速和孔口几何参数。来流速度越高，横向动量越大，气流转弯进入孔口的能量代价越高，出流量的降幅越显著。

4.2 架空层流速对孔口出流的影响

架空层内的气流速度并非处处均匀。空调出风口近端区域底部流速较高，远端区域流速较低。近端高流速区域的通风地板底部，来流的横向动压可能部分抵消架空层静压，导致该处通风地板出风量低于预期。

这个现象在直觉上恰好相反——许多人会认为靠近空调出风口的地板出风量一定最大。实际上，在极靠近空调出风口的局部区域，由于横向流速过高，通风地板的出风量反而可能低于稍远处的正常位置。这是通风地板不应布置在空调出风口正上方的空气动力学依据。

五、性能标定与测试方法

通风地板的空气动力学性能标定，是将孔型、开孔率和几何参数转化为可用于工程计算的流量系数和阻力系数的过程。标定的精度直接决定了设计阶段气流组织计算的可靠性。

5.1 实验室风洞标定

标准标定方法是将通风地板样品安装在风洞实验段的隔板上，隔板上方模拟冷通道空间，下方模拟架空层静压箱。通过调节风机改变架空层侧静压，在多个静压水平下测量对应的出风体积流量，绘制出“静压差-流量”特性曲线。从这条曲线中可提取该通风地板型号的流量系数和阻力系数。

风洞标定应覆盖通风地板在实际数据中心中可能遭遇的架空层静压范围，并测试不同来流条件对出流特性的影响。标定报告中应明确给出流量系数随静压变化的函数关系，而非仅提供一个固定数值。

5.2 CFD仿真在性能预测中的应用

对于新型孔型或定制化通风地板，CFD仿真可以在开模制造前预测其空气动力学性能。通过建立单孔或小孔阵列的精确三维模型，仿真可以输出孔口的流量系数、阻力损失和射流扩散特性。CFD与风洞标定的协同验证——仿真预测、实验确认、模型修正——是通风地板空气动力学设计优化的高效技术路径。

六、空气动力学设计优化的工程方向

从空气动力学视角审视通风地板，可提出若干面向性能提升的优化方向，这些方向已在不同程度上被行业领先制造商所采纳。

优化孔口型线是提升流量系数直接有效的手段。将孔口入口边缘从锐缘改为小半径倒圆，可在不改变开孔率和孔数的前提下提升出风量。对于采用激光切割或数控冲压工艺的生产商，孔口倒圆不会显著增加制造成本。

优化孔阵列排布可兼顾出流均匀性和结构强度。在保持总开孔率的前提下，采用孔径递变或间距递变的孔阵列，使通风地板的出流在板面平面内更为均匀。这一方向需要CFD仿真辅助设计来逐案优化。

降低板厚与孔径比可减少孔道摩擦损失。在满足承载要求的前提下，采用更高强度等级的薄钢板或加强筋结构，允许使用更薄的板体厚度，提升空气动力学效率。

孔口边缘去毛刺与表面处理对气流品质的影响微妙但可测量。冲压加工的孔口背侧常留有翻边毛刺，这些不规则凸起在气流穿过时产生额外的湍流和压损。打磨去除毛刺是提升通风地板空气动力学品质的低成本改进措施。

七、结语

通风地板的工程价值，在大多数时候被一个开孔率的百分数概括。但在这个百分数的背后，是一个由孔口型线、边缘曲率、深径比、孔间距和来流边界条件共同编织的微小流体力学世界。每一立方米的冷风从架空层进入机房工作区的路径，都被这个微世界中的每一次收缩、每一处摩擦和每一股射流的扩散重新定义。

当通风地板从“开孔率的几何体”回归到“空气动力学的流体元件”，其选型逻辑便随之改变：不再是简单地在25%和50%之间二选一，而是理解这一型号的流量系数与阻力特性，预判其在架空层实际来流条件下的出风表现，并最终将这一认知转化为机柜进风温度上的确定性和均匀性。

在数据中心追求每一瓦冷量精确送达每一台机柜的精细化热管理趋势下，通风地板空气动力学正从幕后走向前台，成为气流组织设计中被重新审视和认真对待的专业领域。这既是通风地板从“简单的建筑构件”升格为“精密送风末端执行器”的技术基础，也是数据中心制冷效率持续优化中一块不应被忽视的拼图。
